巴歇爾槽明渠超聲波流量計量表

優質巴歇爾槽明渠超聲波流量計量表廠家為您提供較全的產品資料，屬于明渠流量計優質產品，我們有豐富的流量測量計量方案設計經驗，更多有關巴歇爾槽明渠超聲波流量計量表廠家、報價選型號等服務可以隨時聯系我們。

廠家報價：15222906608

作者：流量計廠家發布日期：2018-10-19 點擊：人次

巴歇爾槽明渠超聲波流量計量表型號生產報價廠家，本流量儀產品型號屬于明渠流量計分類，更多的超聲波、明渠、巴歇爾、槽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是巴歇爾槽明渠超聲波流量計量表產品資料詳情。

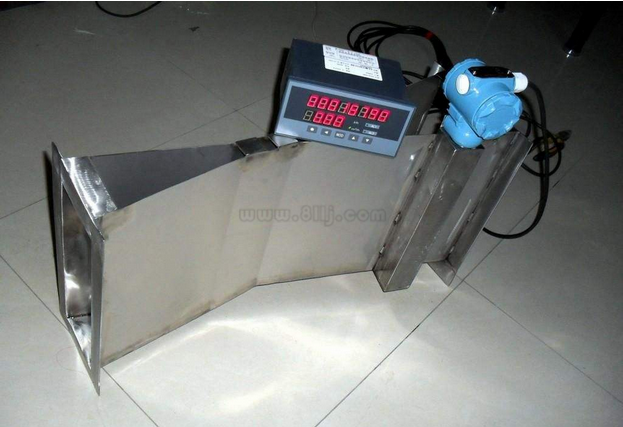

巴歇爾槽明渠超聲波流量計

巴歇爾槽超聲波明渠流量計特點

•壓鑄鋁合金外殼、防護等級較高

•直接顯示累計和瞬時流量

•一體、分體安裝靈活

巴歇爾槽超聲波明渠流量計，用來連續監測明渠中污水的流量并累計流量，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。儀表內置EEPROM，確保停電時儀器內累計流量不會丟失。

巴歇爾槽式明渠超聲波流量計具有計量合格證，便于甲方的工程驗收和環保檢查。

儀器還配有專門為石油、化工部門設計的防爆耐腐蝕型探頭，以滿足石油、化工等部門防爆區污水流量的測量要求【防爆等級EX ia（d）iaⅡBT4】，特別適用于含油廢水的流量計量。

我們可以為用戶提供配套的巴歇兒槽、三角堰、矩形堰、顯示表頭，或為用戶免費設計堰板尺寸。為了zui大程度的保證儀表的測量精度、降低用戶調試的難度，請選擇本公司生產的堰槽（堰板）。

巴歇爾槽超聲波明渠流量計主要技術參數：

測量范圍：0.1升/秒~10米3/秒

累計流量：99999999米3

測距范圍：0~3m

測距精度：0.3%

流量精度：1%~5％（視堰板類型而定）

盲區：0.25m~0.5m

分辨率：1mm

方向角：4°~6°（全角）

儀表顯示：自帶LCD顯示瞬時流量和累計流量

模擬輸出：4~20mA輸出瞬間流量

數字輸出：RS485接口、ModBus協議或定制

供電電壓：DC24V / AC220V，防雷裝置內置

環境溫度：－20℃~＋60℃

防護等級：IP67

防爆等級：EX ia（d）iaⅡBT4

安裝方式：支架或法蘭安裝

外殼：壓鑄鋁合金

分離距離：小于50米（分體安裝時）

巴歇爾槽（巴氏槽）

材質：6～12mm厚的PVC、玻璃鋼。流量越大，相應增加壁厚。

巴歇爾槽明渠超聲波流量計安裝注意事項

1.j的尺寸與渠道安裝有關，請用戶根據現場情況而定。

2.槽的中心線要與渠道的中心線重合。

3.槽通水后，水的流態要自由流。槽的淹沒度要小于規定的臨界淹沒度。

4.槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。

5.槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。

序號	流量范圍（噸/小時）		適用渠道m(xù)m	水位范圍		臨界淹沒度%
序號	Q（min）	Q（max）	>寬×高	h（min）	h（max）	臨界淹沒度%
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6

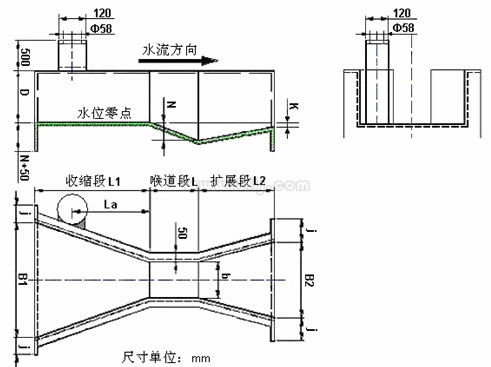

常用型號規格明渠流量計安裝尺寸（單位：mm）

序號	喉道段			收縮段			擴散段			墻高	流量參數
序號	B	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
