金屬管浮子流量計量表（指針式）

優質金屬管浮子流量計量表（指針式）廠家為您提供較全的產品資料，屬于浮子流量計優質產品，我們有豐富的流量測量計量方案設計經驗，更多有關金屬管浮子流量計量表（指針式）廠家、報價選型號等服務可以隨時聯系我們。

廠家報價：15222906608

作者：流量計廠家發布日期：2018-10-20 點擊：人次

金屬管浮子流量計量表（指針式）型號生產報價廠家，本流量儀產品型號屬于浮子流量計分類，更多的浮子、金屬管、指針、流量控制儀直銷價格報價歡迎您來電咨詢，下面是金屬管浮子流量計量表（指針式）產品資料詳情。

智能金屬管浮子流量計主要由兩大部分組成：測量管和指示器。測量管包括錐管、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻盤、線路等組件，分為就地型和智能型。對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示此時流量大小。

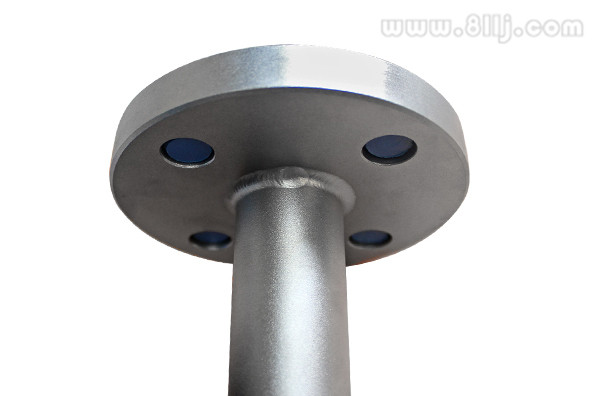

金屬管浮子流量計（指針式）

對于智能型金屬管浮子流量計（指針式），由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感磁鋼及指針，通過磁傳感器將磁場轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬流量及累積流量的大小。

金屬管浮子流量計是工業自動化過程控制中常用的一種流量測量儀表，它具有壓損小，檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。指針型金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能。

多年來金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。歡迎來電咨詢金屬管浮子流量計價格。

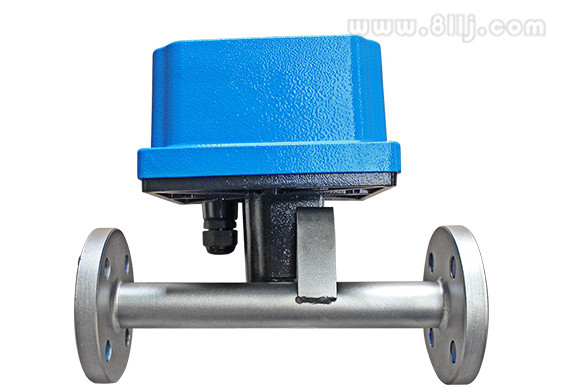

金屬管浮子流量計（指針式）

指針型金屬管浮子流量計結構原理

1、結構

SC-LZ系列系列金屬管浮子流量計主要由三大部分組成

a、指示器（智能型指示器，就地指示器）

b、浮子

c、錐形測量室

金屬管浮子流量計原理

被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

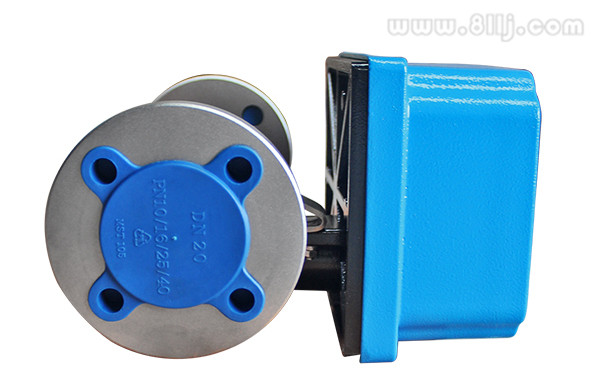

金屬管浮子流量計（指針式）
